Mesure d'une distance

Résumé. chapitre 2 page 2.

Travail sur la carte marine. Mesurer une distance entre les deux points d’une route.
Cette page fait partie du second épisode d’une série sur la navigation  : calculer la route.

Plan

Mesure d'une distance entre deux points de route.

Introduction

Nous sommes en escale  au port du Palais sur Belle île et nous voulons préparer la route pour nous rendre à la Trinité sur mer en passant par le passage du Beniguet au NW de l’île de Houat. Il faut toujours organiser sa navigation dans une région que l’on ne connaît pas. La première partie de notre parcours est le trajet entre le Palais et ce passage.
Nous partons de la jetée Nord du Palais (47°20, 9’ N 003°09 W) pour aller à la tourelle ouest de Bonnen Braz dans le passage du Beniguet (47°24, 32’ N 002°59, 80’ W).
Première opération  Nous allons mesurer la distance qui existe entre la jetée et la tourelle pour connaître la distance à parcourir. Il est entendu que cette tourelle représente la limite tribord du chenal.

1. La route entre la jetée nord et la tourelle de Bonnen Braz.

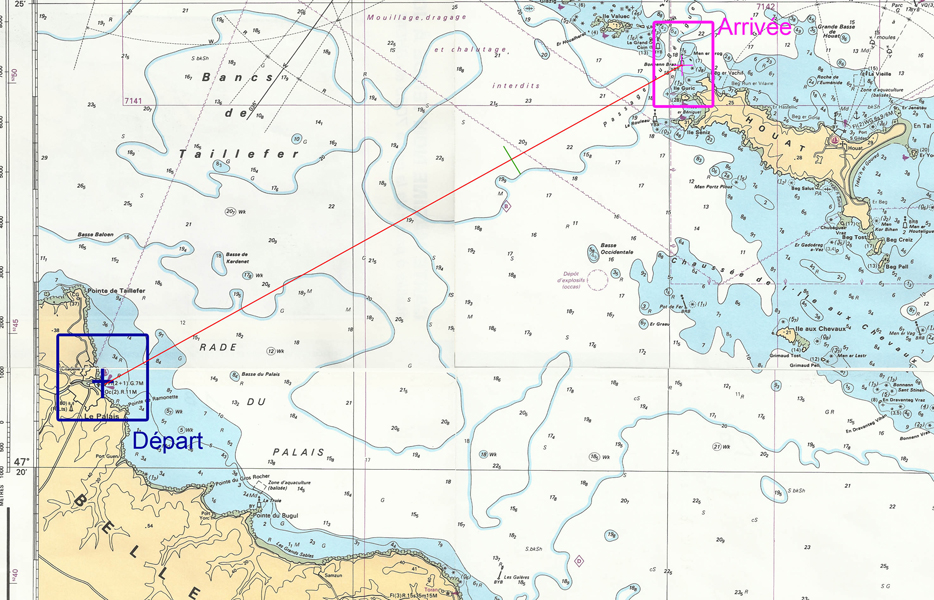

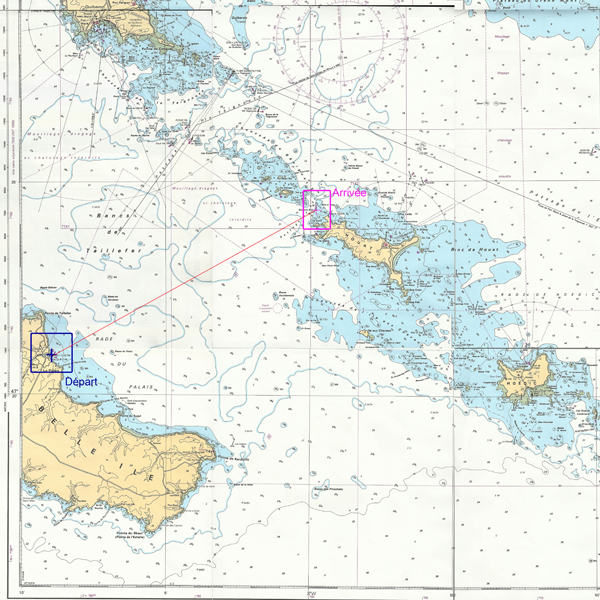

Nous traçons une ligne rouge entre les deux points.


Maintenant nous voulons connaître la distance qui sépare ces deux points.
Dans notre cas, la mesure sera faite en deux fois car la distance est supérieure à 5 milles et afin que  la démonstration soit plus instructive
Dans le chapitre 1 page 1, nous avons vu le principe des mesures des distances.
Rappel
Le Mille marin ou mille nautique représente un arc de méridien de 1 minute. Il vaut 1852 mètres.

Pour mesurer les distances, nous utilisons la longueur d’un arc de méridien de 1 minute sur la même latitude.

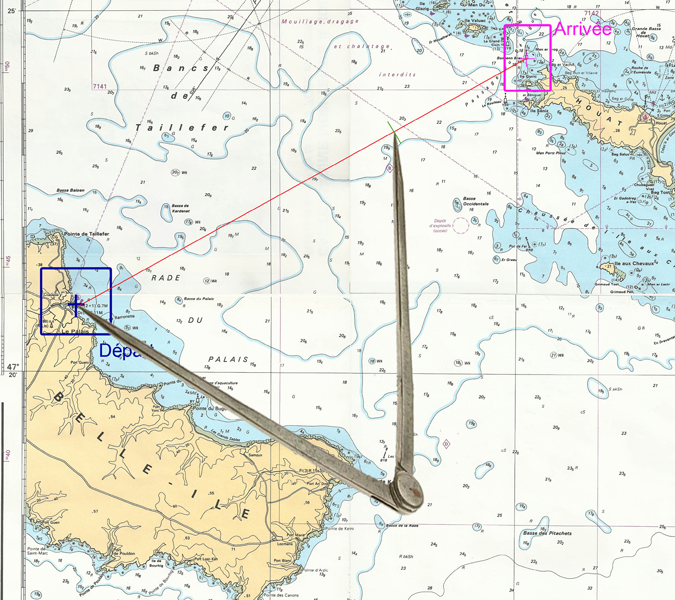

Utilisation du compas à pointes sèches ou autre compas.
Vous remarquerez que le compas prend des formes et des dimensions bizarres. Je travaille mes images avec des calques et les objets subissent des transformations manuelles.

2. Mesure de 5 milles.

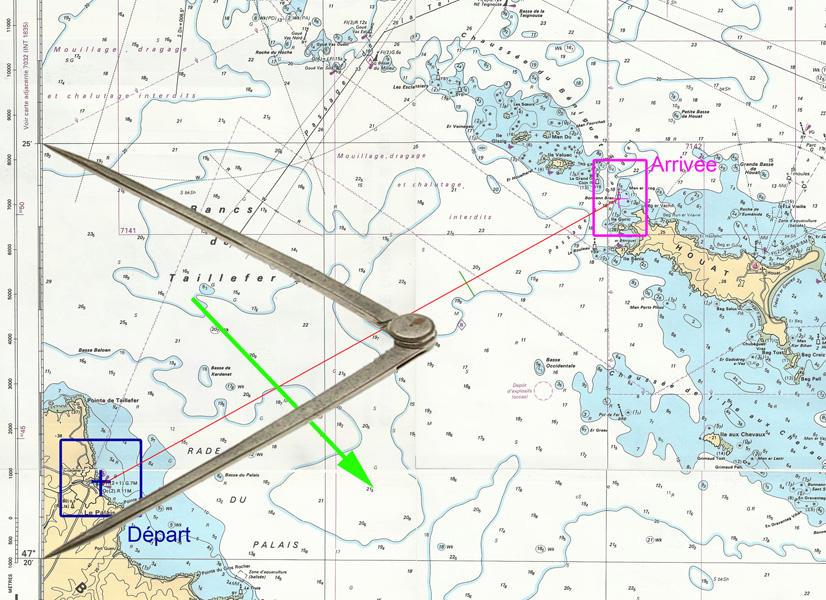

Nous positionnons la pointe inférieure du compas sur la latitude 47° 20’ N sur l’échelle. Nous écartons les deux branches pour mettre la pointe supérieure sur la graduation 47°25, N
Écartement de 5 milles du compas à pointes sèches.
Les minutes sont matérialisées  par une zone foncée et une zone claire d'une façon alternative.
Attention cette matérialisation dépend de l'échelle de la carte

3. Report du compas ouvert de 5 milles sur la route.

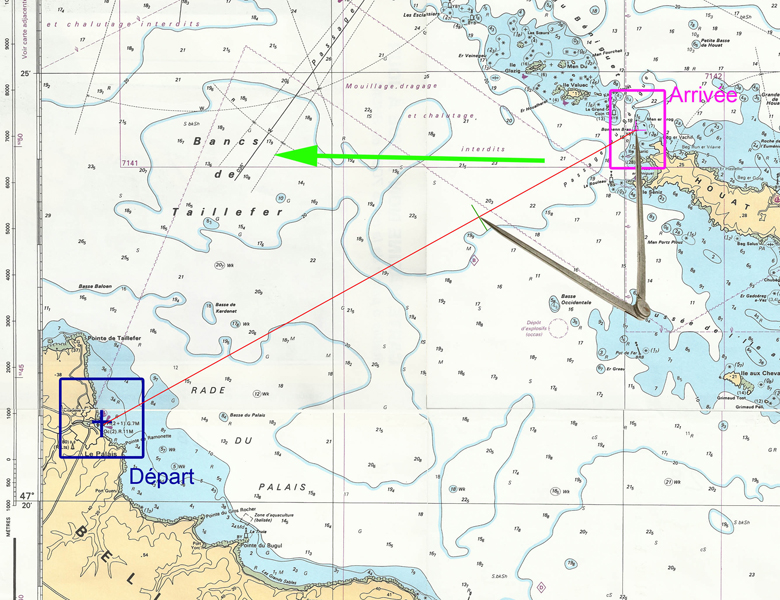

Nous déplaçons  le compas sans modifier l'écartement sur la route (ligne rouge). Nous mettons une pointe sur le point de départ et l'autre sur la route. Au niveau de cette dernière, tracez un trait vert.

4. Calcul de la distance restante.

Une pointe sur le trait vert des 5 milles, nous écartons le compas pour que l’autre pointe soit sur la tourelle de Bonnen Braz.

5. Mesure de la distance restante sur l’échelle des latitudes

Nous déplaçons le compas ouvert sans modifier l'écartement sur l'échelle des latitudes. Nous mettons une pointe devant la latitude 47° 23'et l'autre vers le haut. Les valeurs des latitudes augmentent vers le haut. La pointe supérieure est située au-dessus de 25’.
La minute 23 est matérialisée  par une zone foncée et la 24par  une zone claire. Nous lisons 2, 09’. La minute est divisée en 10 dixièmes.

6. Résultats:

La distance qui sépare la jetée Nord du Palais (47°20, 9’ N 003°09 W) et la tourelle ouest de Bonnen Braz (47°24, 32’ N 002°59, 80’ W) est égale à 5 +2, 09 = 7, 09 milles.
Résultat de la distance= 7, 09 milles qui représente la distance fond.

7. Débrief de la page.

Cette mesure des distances en comparant avec l’échelle des latitudes  est un élément fondamental de la navigation. Elle doit être parfaitement comprise et maîtrisée sur les cartes papier et numérique et l’examen du permis hauturier.
