Porter un point sur une carte 6966

Résumé. chapitre 2 page 4 bis .

Travail sur la carte marine. Porter un point sur une carte avec sa latitude et longitude. Situer un point par son relèvement et sa distance par rapport à un amer

Plan

Tenir une estime.
Porter un point sur une carte avec sa latitude et longitude.
Situer un point par son relèvement et sa distance par rapport à un amer

Introduction

Nous sommes devant Granville et nous voulons naviguer vers Jersey. Nous avons décidé de tenir notre estime. Ah!! Voila un grand mot. Pas du tout.
Tenir une estime.
Opération qui consiste à tenir le journal de bord, tracer sa route sur la carte et connaître à tout moment sa position, même avec un GPS.
Savoir dire au Cross.
" j'ai perdu un équipier par 48°40N et 001°50W, vent SW force 8 B. C'est ca l'estime. Assurez la vie des autres.

Revenons à notre problème en chambre. Vent nul.
Nous allons commencer notre navigation à partir du point A dont les coordonnées sont les suivantes.
Latitude L= 48°49', 40 N
Longitude G= 001°38'W.
Sur une carte, notre position est déterminée par le croisement d’un parallèle et un méridien ou sa Latitude et sa Longitude.

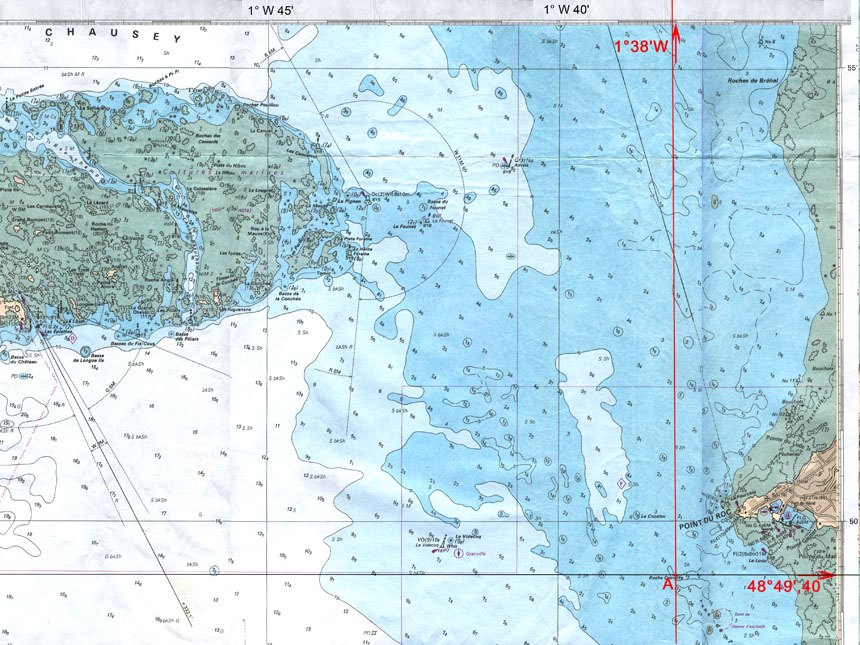

Porter un point sur une carte par ses coordonnées géographiques. Latitude et longitude.

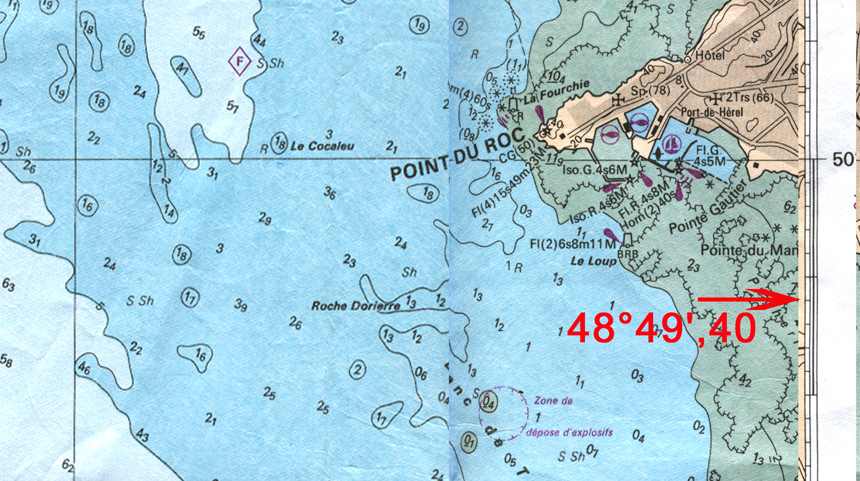

Tracer la latitude L= 48°49', 40N.
Sur l' échelle des latitudes, à droite de la carte, repérez le parallèle 48°50'n. La minute entre 49'et 50'est matérialisée par un trait vertical plein. La flèche se situe au 4/10 de la minute.


Avec la règle, tracez un parallèle (ligne noire) passant par cette valeur.

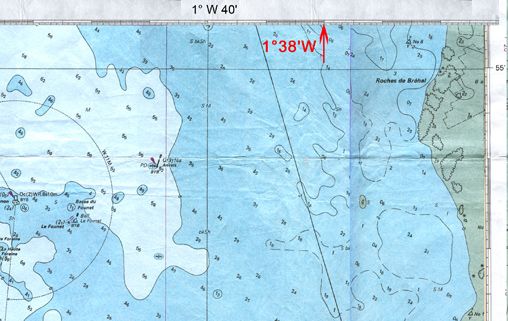

Tracer la longitude G= 001°38'W.
Sur l' échelle des longitudes, à haut de la carte, repérez le méridien de longitude 1°40W. A partir de la droite, comptez deux minutes la première claire et la seconde foncée.

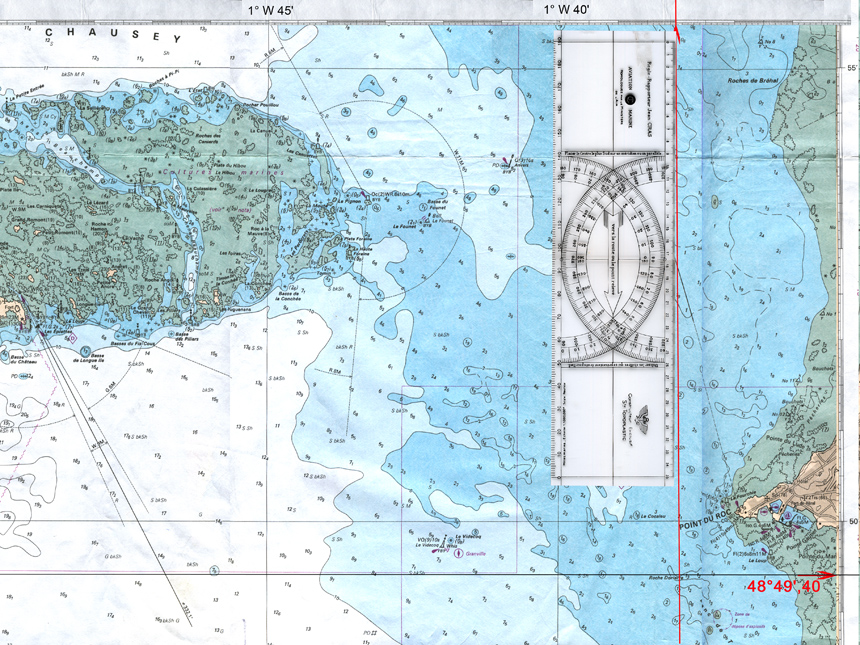

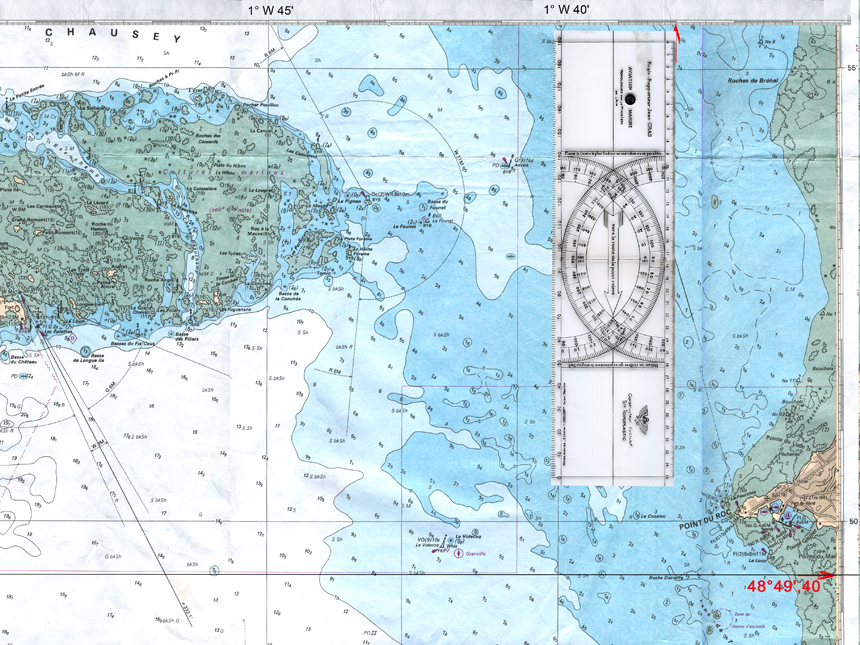

Placez la règle verticalement en la faisant passer par cette valeur.





Tracez un méridien avec la règle. ( ligne rouge)





L'intersection des deux lignes nous donnent le point A dont les coordonnées géographiques sont les suivantes.
Latitude L= 48°49, 40'N
Longitude G= 001°38'W.

Situer un point par son relèvement et sa distance par rapport à un amer

Introduction

Avec ce cas concret, nous allons vous apprendre deux choses:
Calculez le relèvement d'un point par rapport à un amer.
Mesurez une distance.

Nous allons situer ce point A d'une autre façon avec son relèvement et sa distance au phare de Granville le Roc.

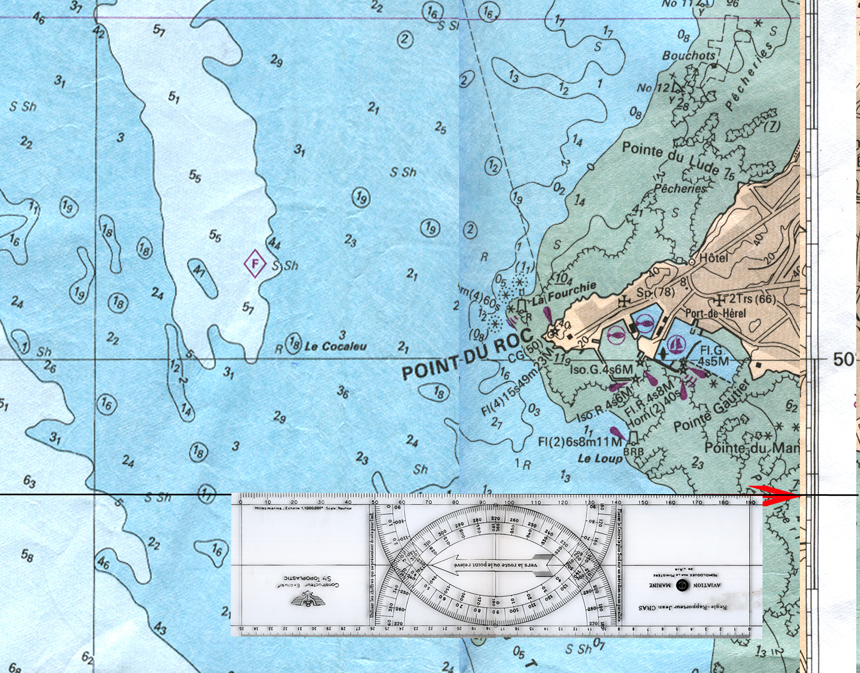

Tracez un parallèle passant par A (ligne noire ).

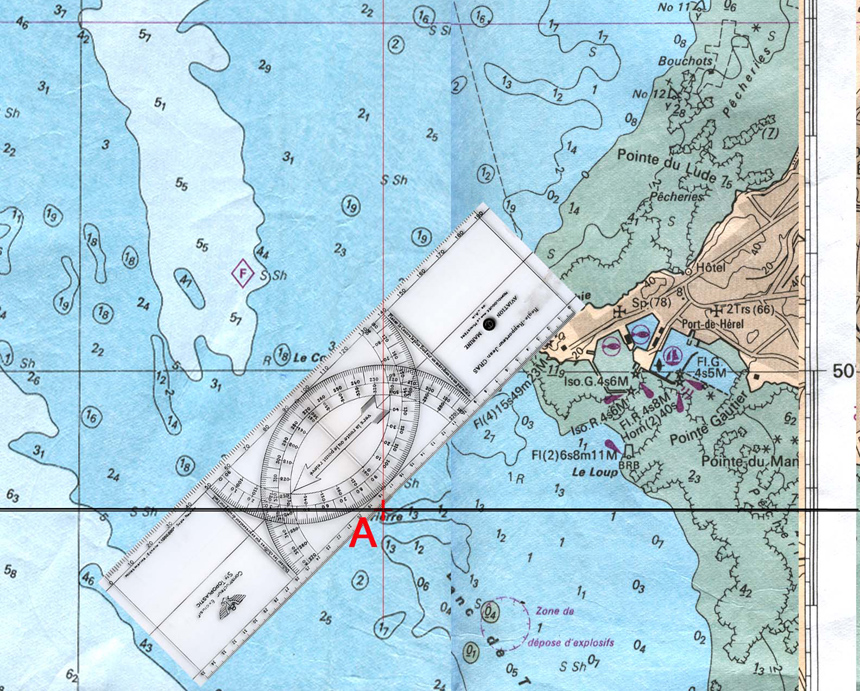

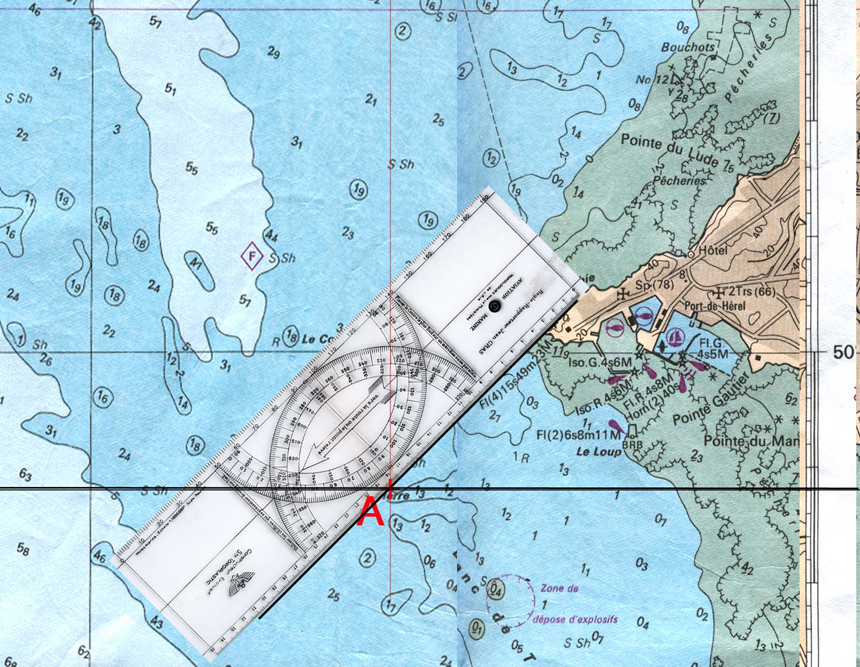

Posez la règle en mettant la flèche vers A.
Positionnez la règle cras sur les deux points le phare( nous verrons plus tard sa représentation) et A.
Glissez la pour que le zéro le plus au sud soit sur le ligne rouge ( méridien).

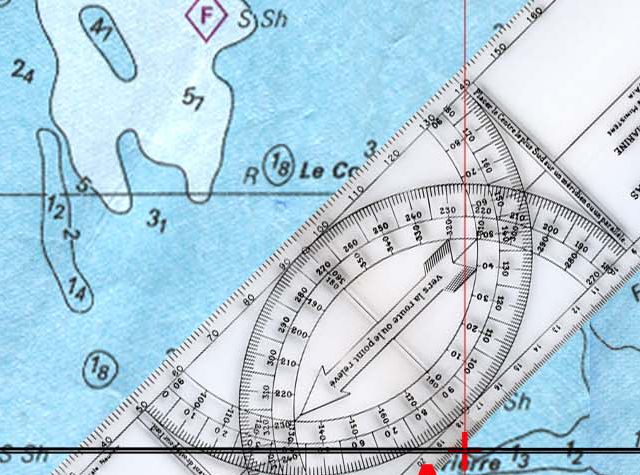

Lecture du relèvement (la direction de A par rapport au phare) :
Sur la graduation au dessus du zéro, nous lisons 225.
Zv= 225°

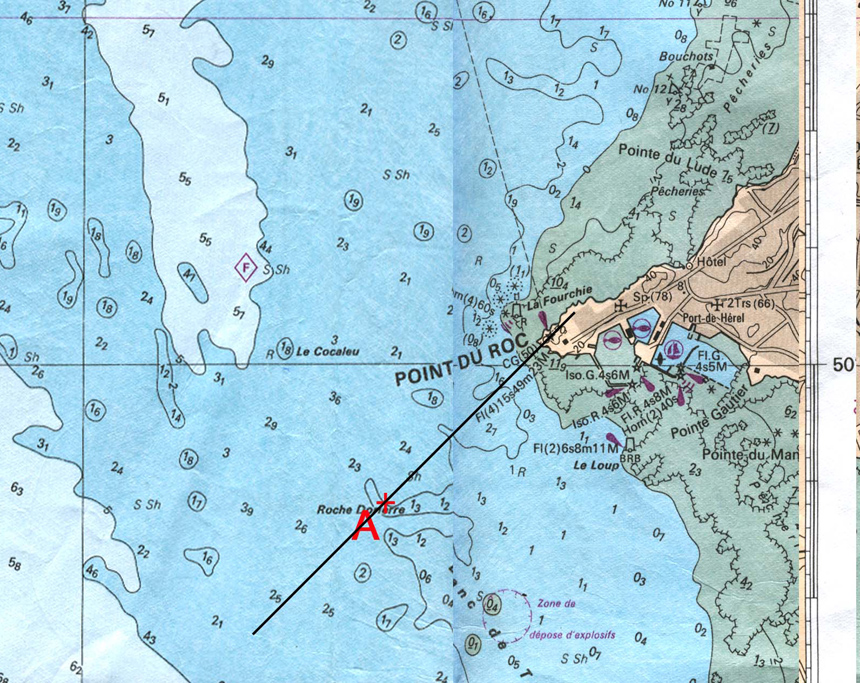

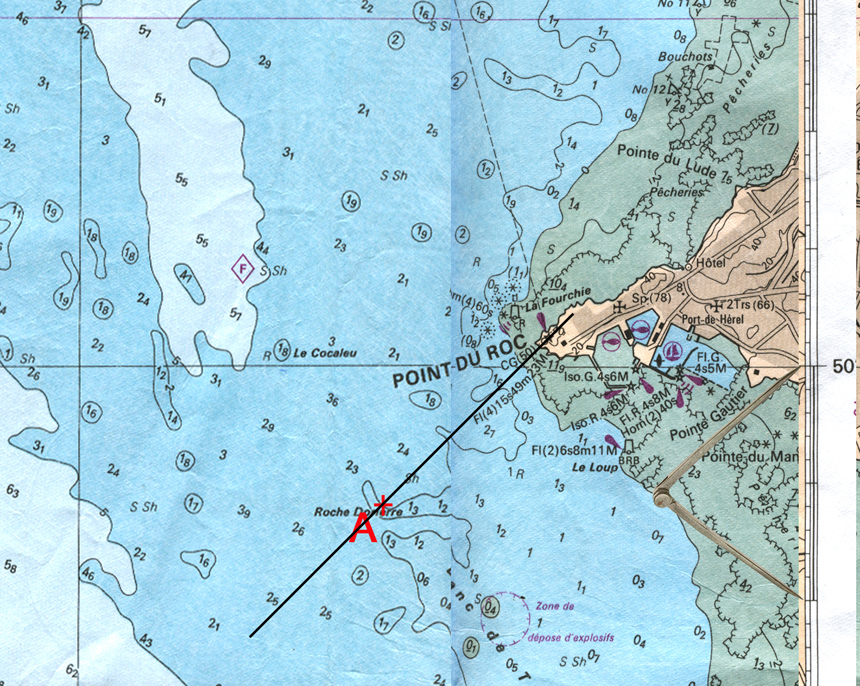

Tracez le relèvement (ligne noire) passant par les deux points.





Le relèvement Zv = 225°

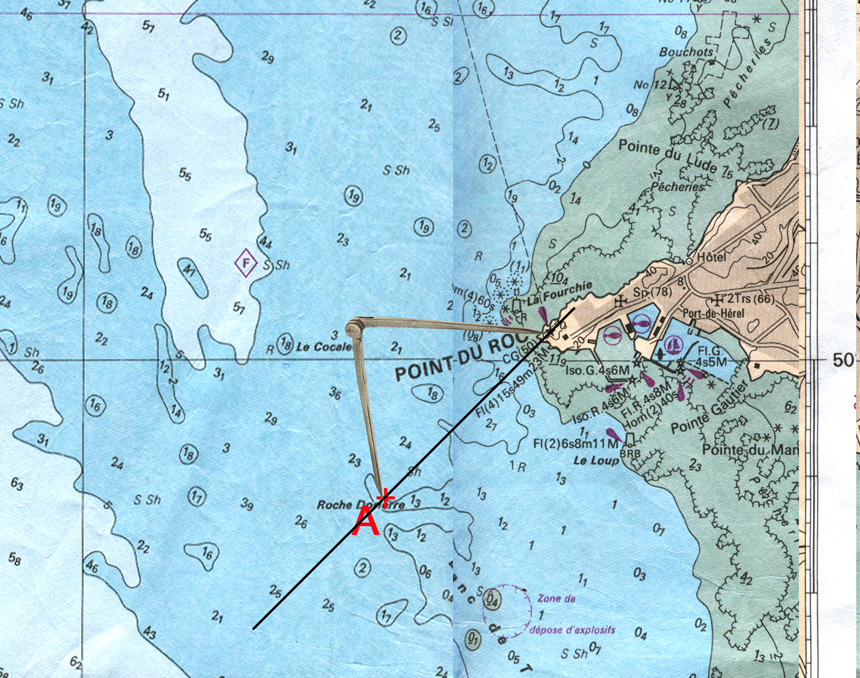

Prenez un compas à pointes sèches et mettez les deux pointes, l'une sur le phare et l'autre sur le point A. vous obtenez un écartement qui représente la distance entre les deux points.






Sans changer l'écartement, mettez le compas le long de l'échelle des latitudes. Une pointe est mise sur la position 50'et vous constatez que l'autre est à l'extrémité de la première minute. L'écartement est égal à une minute de latitude ( 1'). la distance est égale à un mille.
Résultat:
Le point A se situe dans le 225° du Roc à un mille. Une autre façon de se situer en mer.

Page mise à jour le 15 mars 2016
